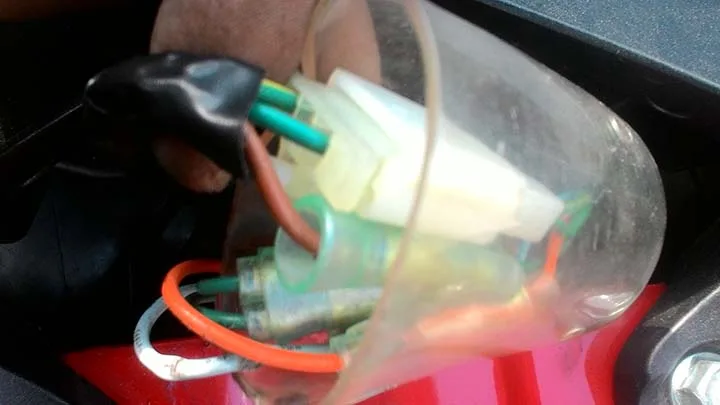

Kabel Kelistrikan Motor Honda
Kabel Kelistrikan Motor Honda

Masdab, Kelistrikan Sepeda Motor merupakan elemen penting untuk mendukung perjalanan kita utamanya adalah pengapian, penerangan dan perangkat elektronik lainya seperti Starter dan Klakson, nah dalam merangkai kelistrikan, pabrikan sudah menyediakan warna-warna kabel yang berbeda yang tujuanya sebagai pembeda masing-masing jalur, meskipun setiap pabrikan meberikan warna yang berbeda dan membuat kita harus memahami satu-per-satu dari setiap manufacturer, kendati demikian disini BlogOtive sudah mengumpulkan beberapa Arti Warna Kabel Kelistrikan Motor-motor brand Jepang seperti Honda, Yamaha, Suzuki dan Kawasaki.

Berbeda, contohnya warna kabel untuk motor Honda, Yamaha dan Suzuki memiliki kesamaan pada warna untuk kabel positif dan negatif dari aki dilambangkan dengan Merah dan Hitam (negatif), sementara untuk Kawasaki lebih memilih perpaduan warna putih dan merah untuk kabel positifnya. Tapi umumnya sama pada setiap merek motor dari masing-masing pabrikan, apalagi setipe (sejenis) contohnya skutik satu dengan skutik lainya.

Warna Kabel Kelistrikan Motor

Honda

  • Merah: Terminal positif aki
  • Hijau: Terminal negatif aki
  • Hijau-Kuning: Lampu rem
  • Biru: Lampu jarak jauh
  • Biru Laut/Muda: Lampu Sein kanan
  • Biru-Kuning: Pulser CDI
  • Hitam: Kunci Kontak
  • Hitam-Kuning: Koil
  • Hitam-Merah: Spul CDI
  • Cokelat: Lampu kota
  • Putih: Lampu jarak dekat
  • Oren: Lampu Sein kiri
  • Kuning: Arus beban ke saklar lampu
  • Abu-abu: Flasher

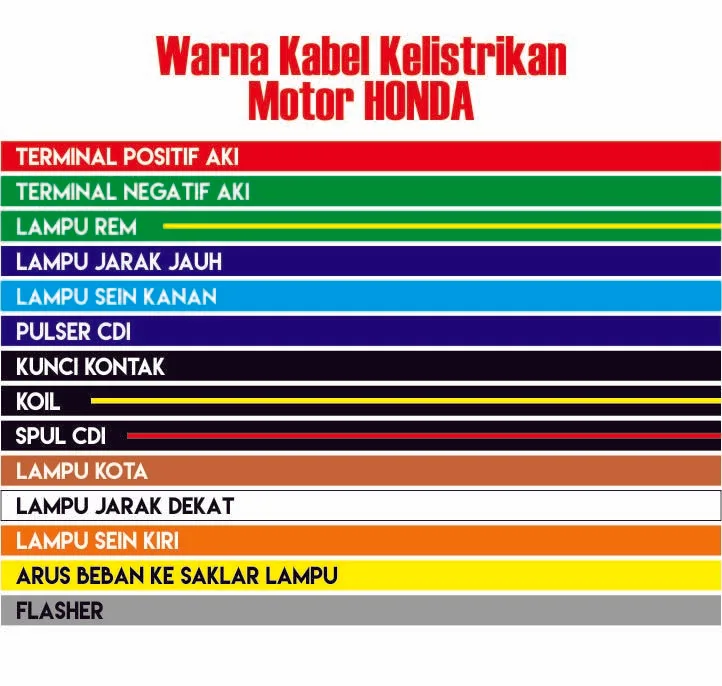

Warna Kabel Kelistrikan Motor Honda

Yamaha

  • Merah: Terminal positif Aki
  • Merah muda: Klakson
  • Hijau: Lampu jarak dekat
  • Hijau Tua: Lampu Sein kanan
  • Hijau-Kuning: Lampu Rem depan
  • Hijau-Hitam: Lampu rem belakang
  • Biru: Lampu senja
  • Biru-kuning : Stop Starter Otomatis
  • Hitam: Massa Negatif
  • Hitam-Putih: Engine Cut Off/Kill Engine
  • Hitam-Merah : Spull ke CDI
  • Cokelat: Kunci kontak positif (posisi ON)
  • Coklat Tua: Lampu Sein kiri
  • Putih-Merah: Pulser CDI
  • Putih-Hijau: Pulser CDI negatif alfa.
  • Kuning: Lampu jarak jauh

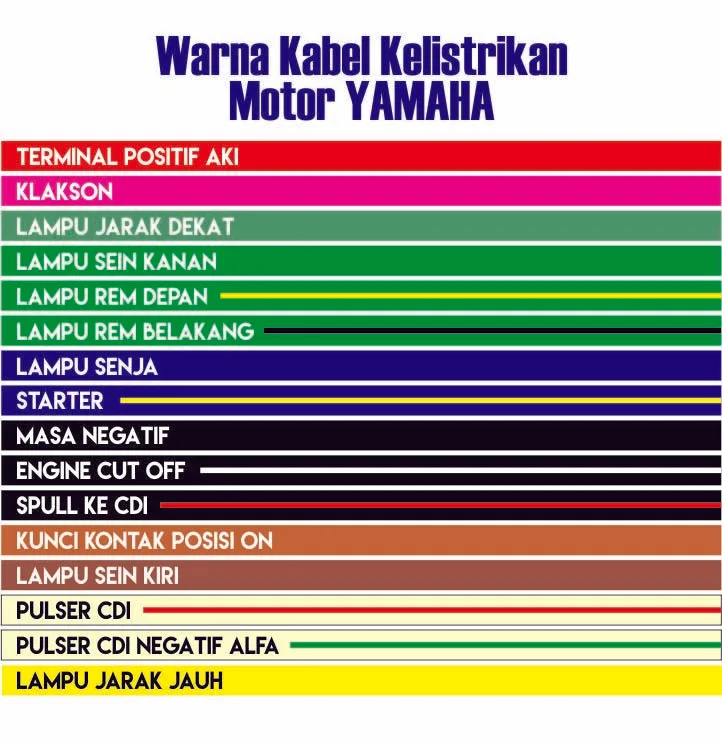

Warna Kabel Kelistrikan Motor Yamaha

Suzuki

  • Merah: Terminal Positif aki.
  • Hijau: Klakson
  • Hijau Muda: Lampu Sein kanan
  • Hijau-Putih: Tombol Starter
  • Biru Kuning Pulser ke CDI
  • Hitam: Lampu Sein kiri
  • Hitam-Putih: Massa Negatif
  • Cokelat: Lampu senja
  • Putih: Lampu jarak dekat
  • Putih-Biru: Koil ke CDI
  • Putih-Hitam: Lampu rem belakang
  • Putih-Merah: Pengisian dari Magnet
  • Oranye Kunci Kontak
  • Kuning: Lampu Jauh
  • Abu-abu: Lampu Belakang

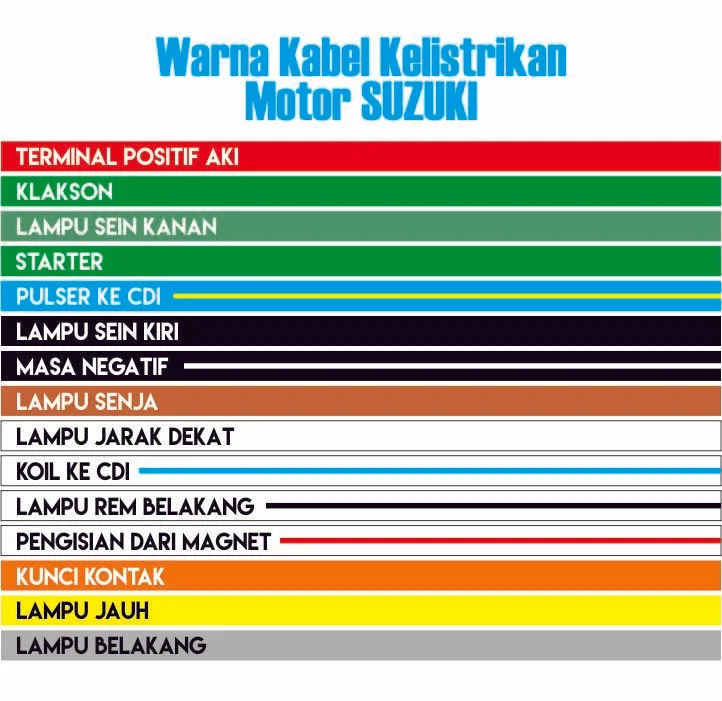

Warna Kabel Kelistrikan Motor Suzuki

Kawasaki

  • Merah: Lampu belakang
  • Merah-Hitam: Lampu depan jauh/dimmer
  • Merah-Kuning: Lampu depan dekat
  • Hitam-Kuning: Massa Negatif
  • Hijau: Lampu Sein kiri
  • Biru: Lampu Rem
  • Cokelat: Klakson
  • Putih-Merah: Terminal Positif Aki
  • Abu-abu: Lampu Sein kanan

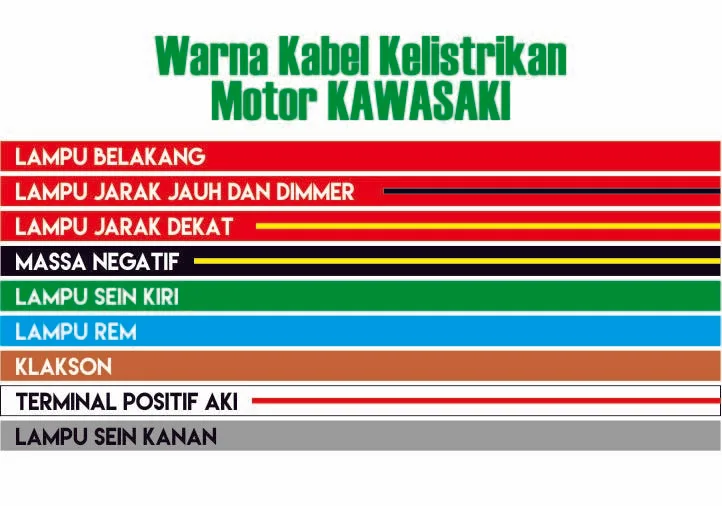

Warna Kabel Kelistrikan Motor Kawasaki

Itulah dia Arti Warna Kabel Kelistrikan Motor pada 4 pabrikan jepang yakni Honda, Yamaha, Suzuki dan Kawasaki. Jika informasi yang BlogOtive sajikan diatas masih kurang, monggo masdab yang tahu bisa menambahkan info dengan mengisi form kontak atau tinggal meninggalkan komentar dibawah.

Atau jika masdab tidak menemukanya disini, untuk info yang lebih lengkap kamu bisa cari offline dengan membaca wirring diagram pada merek motor yang kamu cari, tapi biasanya hanya tersedia di dealer-dealer dan diperuntukan kepada para mekanik yang tidak diperjual belikan, namun biasanya di beberapa toko otomotif ada yang jual buku wirring diagram-nya, sisitu lengkap kode warna dan titik koneksinya.
